Введение: Станок для фальцовки и вставки изоляционной бумаги в пазы ротора якоря электродвигателя использует систему управления ПЛК и подходит для якорей двигателей бытовой техники, автомобильных двигателей и электроинструментов. Она используется для роторов якорей двигателей с количеством пазов от 8 до 24.
(1) Применение
Станок для фальцовки и вставки изоляционной бумаги для пазов ротора якоря электродвигателя подходит для якорей двигателей бытовой техники, автомобильных двигателей и электроинструментов. Он используется для роторов якоря двигателя, количество пазов в которых составляет от 8 до 24.
(2) Функции
Станок для вставки бумаги в щелевые отверстия арматуры отличается высокой надежностью и управляется ПЛК.
Смонтировано электромеханическое рычажное устройство и система обнаружения неисправностей.
Пневматический зажим заготовки.
Доступна английская операционная система.
Легко менять оснастку.
Корпус машины для вставки бумаги в щелевые отверстия для арматуры легкий и продуманный.

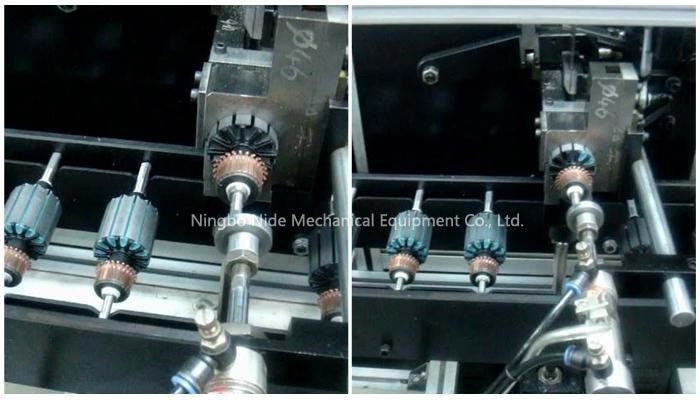

Если на подающий конвейер помещен только обрабатываемый ротор, Станок автоматически выполнит такие работы, как подъем ротора, зажим, формование изоляционной бумаги, резка и вставка.
Тип материала пазовой изоляционной бумаги — ДМД, ДМ, полиэфирная пленка.
Скорость подачи бумаги в слот составляет 0,5–0,8 с/слот.
(3) Основные технические данные:
|
Название продукции: |
ND-LSI-3 Полностью автоматическая Станок для фальцевания и вставки бумаги для изоляции пазов арматуры |
|
Внешний диаметр арматуры: |
20~58 мм |
|
Внешний диаметр коммутатора: |
12~40 мм |
|
Внешний диаметр вала: |
3~17 мм |
|
Длина вала: |
Макс. 250 мм |
|
Номер слота: |
8~24 слота |
|
Длина изоляционной бумаги: |
10~70 мм |
|
Толщина изоляционной бумаги: |
0,1мм~0,5мм
|
|
Тип материала изоляционной бумаги: |
ДМД, ДМ, Полиэфирная пленка |
|
Эффективность: |
0,5S~0,8S/слот |
|
Источник воздуха: |
4~6 кг/см2 |
|
Номинальная мощность: |
1,5 кВт |
|
Напряжение: |
220 В переменного тока, 50/60 Гц |
|
Измерение: |
900мм х 900 х 1300мм |
|
Масса: |
Около 420 кг |
Применение нашего станка
Наши станки в основном применяются для асинхронных двигателей, двигателей BLDC, универсальных двигателей, трехфазных двигателей, однофазных двигателей, двигателей переменного тока, двигателей постоянного тока, таких как двигатели стиральной машины, кондиционера, насоса, охладителя, генератора, вентилятора, потолочного вентилятора, компрессора, электроинструмента, пылесоса, миксера, последовательного двигателя, электромобиля, ступицы колеса, зубной щетки, фена, электробритвы и т. д.
