Введение: Станок для намотки катушек статора имеет вертикальную конструкцию, представляет собой своего рода одноголовочную и двухстанционную автоматическую машину для намотки, подходит для генератора переменного тока, генератора, асинхронного двигателя, двигателя пылесоса, двигателя стиральной машины, двигателя соковыжималки, двигателя миксера, двигателя цепной пилы, двигателя газонокосилки, двигателя дрели, двигателя сушилки для рук, двигателя блендера, двигателя швейной машины, трехколесного двигателя, рикши, двигателя постоянного тока, двигателя водяного насоса, двигателей кондиционера, двигателей компрессора, двигателей вентилятора.
Спецификация
Как профессиональный производитель машин для обмотки статора двигателя, мы посвятили себя области производства двигателей и предоставляем разнообразное оборудование и технические решения для производства двигателей, включая автоматизацию и искусственные машины. Станок для обмотки статора является зрелой в технологии, передовой в технологии, надежной в качестве и удобной в использовании и обслуживании. Ниже приведено введение в эту машину для обмотки статора.
I. Описание:

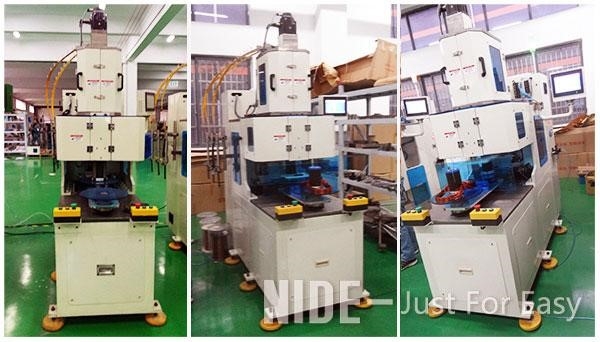

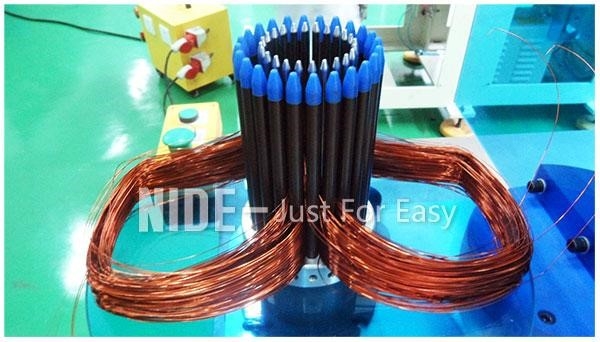

Станок для статорных катушек имеет конструкцию вертикального типа, является своего рода одноголовочной и двухстанционной автоматической намоточной машиной; автоматически упорядоченно помещает катушку в формирователь передачи; особенно подходит для высокой скорости заполнения пазов, небольших пазов статора; режимы намотки, такие как автоматический пропуск, автоматическая резка и автоматическая индексация, могут быть выполнены последовательно за один раз; параметры могут быть установлены в интерфейсе человек-Станок, натяжение намотки регулируется; имеет функции непрерывной и прерывистой намотки; и соответствует обмотке статорных катушек 2-полюсных, 4-полюсных и 6-полюсных двигателей.
II.Технические данные:
|
Название продукта |
Станок для намотки статора генератора |
|
Намоточные станции |
1 головка и 2 станции |
|
Диапазон диаметров проволоки |
Φ0.2～Φ1.2 мм |
|
Скорость намотки |
≤2000об/мин |
|
Внешний диаметр статора |
Макс 150мм |
|
Идентификатор статора |
40-110мм |
|
Трек для флайера |
Φ400мм |
|
Номер перевода |
2～7 секций |
|
Мощность |
380В/50/60Гц |
|
Масса |
≈1100 кг |
|
Давление воздуха |
0,5МПа |
|
Измерение |
(Д)1800×(Ш)1100×(В)2200 мм |
III.Применение:
Автоматический намоточный станок используется для намотки катушек статора 2-полюсных, 4-полюсных и 6-полюсных двигателей и подходит для генераторов переменного тока, генераторов, асинхронных двигателей, двигателей пылесосов, двигателей стиральных машин, двигателей соковыжималок, двигателей миксеров, двигателей цепных пил, двигателей газонокосилок, двигателей дрелей, двигателей сушилок для рук, двигателей блендеров, двигателей швейных машин, трехколесных двигателей, рикш, двигателей постоянного тока, двигателей водяных насосов, двигателей кондиционеров, двигателей компрессоров, двигателей вентиляторов.
IV. Этапы операции:
1. Проденьте проволоку в машину.
2. Подключите питание и источник воздуха.
3. Включите машину и нажмите кнопку сброса, чтобы сбросить настройки машины.
4. Поместите форму обмотки на индексирующую пластину.
5. Нажмите кнопку «Обрезать провод» на машине, чтобы обрезать провод.
6. Нажмите кнопку запуска двумя руками.
