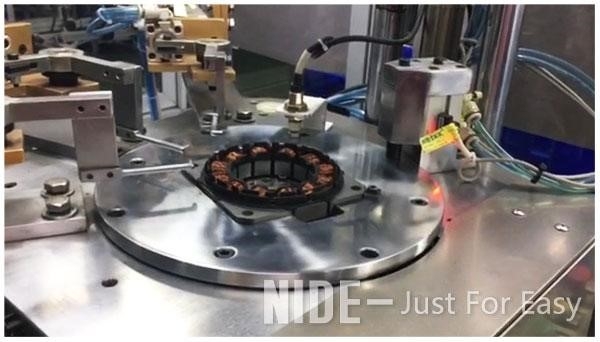

Введение: Этот автоматический намоточный станок статора может реализовать машину для одновременной намотки с тремя проводными форсунками.
(1)Особенности：
1. Станок для намотки статора двигателя спроектирована со всеми движениями, необходимыми для намотки, только на одном валу и приводится в действие только одним серводвигателем, что обеспечивает полную синхронность между вертикальным, радиальным и угловым движением.
2. Автоматическая индексация, автоматическая резка, автоматический зажим, ручная загрузка/выгрузка;
3. Механическая система обеспечивает непрерывный поток смазки ко всем движущимся механизмам.
4. Три игольчатые моталки расположены последовательно и обеспечивают намотку со скоростью до 700 об/мин.
5. Номер слота, номер поворота, угол индексации, направление вращения можно задать внутри HMI;
6.Намотчики оснащены системой контроля натяжения проволоки.
7. Ошибка диагностики машины. Ошибка машины будет отображена на HMI.
8. При обрыве/закончении провода Станок автоматически подаст сигнал тревоги и остановится.
(2)Основные технические параметры:
|
Название продукта: |
Станок для намотки игл статора бесщеточного двигателя постоянного тока с тремя насадками BLDC |
|
Диаметр проволоки: |
0,09~1,1 мм |
|
Высота стопки: |
15~80 мм |
|
Внешний диаметр статора: |
60~150 ММ |
|
Идентификатор статора: |
＞30мм |
|
Максимальная скорость/номинальная скорость： |
700 об/мин (без нагрузки) |
|
Подача воздуха： |
0,4～0,7МПа |
|
Источник питания: |
переменный ток 380 В |
|
Входная мощность： |
5.0 кВт |
|
Размеры машины： |
1000X1500X2100 |
|
Вес машины: |
1100КГ |
