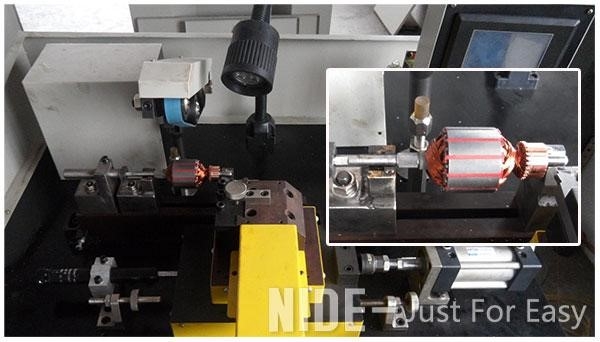

Описание: этот автоматический станок для токарной обработки и резки коллекторов якорей используется для точной обработки и резки поверхности коллектора якоря, подходит для электрических инструментов, бытовой техники, транспортных средств, пусковых двигателей мотоциклов, мини-двигателей и так далее
Спецификация
Автоматический станок для токарной обработки поверхностей коллекторов Якоря, скиммера и коллектора
1. Введение и особенности
Этот скиммер для коллектора якоря электродвигателя используется для обработки и резки поверхности коллектора ротора.
Автоматическая чистовая обработка поверхности коллектора якоря токарной обработкой
Загружайте и разгружайте арматуру вручную.
Управление серво системой и пневматической системой
Точность резки коллектора стабильна, что эффективно снижает влияние вибрации машины на точность резки.
Система ПЛК управляет всей системой и отображает процесс на экране.
Время отключения коммутатора программируется
Скорость резки коллектора регулируется пневматически
2. Технические данные:
|
Название продукта |
Коллекторный скиммер якоря |
|
Диапазон диаметров якоря |
71~86 мм |
|
Диапазон диаметров вала якоря |
3－16мм |
|
Диапазон длины вала |
290~330 мм |
|
Линейная скорость резца |
50м-1000м/Мин |
|
Взвешивайте каждую нарезку |
0,02－0,2 мм |
|
Шероховатость поверхности |
0,25 микрона для коллекторов. и ротора 0,4 микрона |
|
Концентричность |
≤0.005 мм |
|
Максимальная длина резки |
100 мм |
|
Время прессования ленты |
0,1 с |
|
Диапазон частот скорости |
0－60 Гц |
|
Давление воздуха |
0,5-0,7Мпа |
|
Частота |
50 Гц |
|
Мощность двигателя |
750 Вт |
|
Мощность преобразования частоты |
750 Вт |
|
Напряжение |
240В+/- 10% |
|
Размер машины |
930× 630×900 мм |
|
Вес |
350 кгс |
3. Применение
Этот автоматический станок для зачистки и резки коллекторов якорей используется для точной зачистки и резки поверхности коллектора якоря. Он подходит для электрических инструментов, бытовой техники, транспортных средств, пусковых двигателей мотоциклов, мини-двигателей и т. д.
О производстве якорей двигателей
Линия по производству и сборке якоря/ротора двигателя, включающая: пресс-станок для вала, пресс-станок для торцевой крышки, пресс-станок для коллектора, станок для вставки изоляционной бумаги якоря, станок для обмотки якоря, станок для горячей укладки коллектора, станок для вставки клина якоря и станок для испытания якоря, станок для вставки шарикоподшипников и вставки червячного вала, NIDE может поставлять и производить около того, и весь процесс будет выполняться станком автоматически. Оператору нужно только выполнять загрузку и выгрузку.
О NIDE
Компания Nide занимается поставкой различных видов оборудования для производства двигателей, включая стационарные станки, полностью автоматизированные комплексные линии для производства якорей и статоров, а также линии сборки двигателей. Мы можем поставлять полный спектр компонентов двигателей, таких как коммутаторы, шарикоподшипники, угольные щетки, изоляционная бумага, валы, магниты, вентиляторы, крышки двигателей и т. д. Мы также предоставляем техническую поддержку и консультации, поддержку проектов и услуги «под ключ» для некоторых видов производства двигателей.
Применение нашего станка
Наши станки в основном применяются для асинхронных двигателей, двигателей BLDC, универсальных двигателей, трехфазных двигателей, однофазных двигателей, двигателей переменного тока, двигателей постоянного тока, таких как двигатели стиральной машины, кондиционера, насоса, охладителя, генератора, вентилятора, потолочного вентилятора, компрессора, электроинструмента, пылесоса, миксера, последовательного двигателя, электромобиля, ступицы колеса, зубной щетки, фена, электробритвы и т. д.
