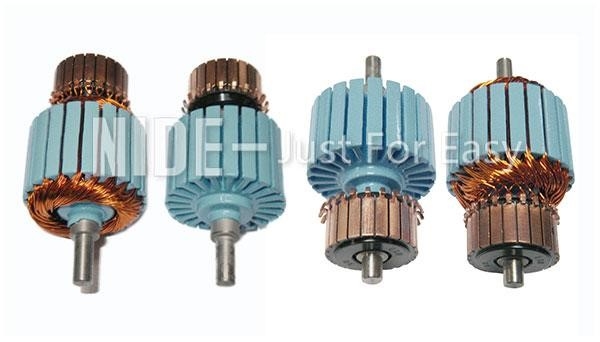

Введение: Станок для якоря используется для автоматической намотки якоря коллекторного типа крючкового типа или якоря с наклонными пазами. И он предназначен для намотки различных типов якорей двигателей среднего и большого диаметра провода, используемых в бытовой технике, электроинструментах и автомобильной промышленности, двигателях постоянного тока и т. д.
Спецификация
Компания NIDE производит и изготавливает различные машины для намотки двигателей, включая машины для намотки якоря, машины для намотки статора, машины для намотки бесщеточных/BLDC двигателей, машины для намотки катушек, машины для намотки игл и т. д.
Эта автоматическая Станок для намотки якоря проста в эксплуатации и предназначена для различных размеров якоря. Она использует высокоэффективную технологию промышленной автоматизации, повышает эффективность производства и экономит трудозатраты для производителей двигателей. Станок для намотки якоря подходит не только для индивидуальной автоматической намотки, но и для пакетной автоматической намотки якорей.
Станок для якорей используется для автоматической намотки якорей коллекторного типа крючкового типа или якорей с наклонными пазами.
И она предназначена для намотки различных типов якорей двигателей среднего и большого диаметра, используемых в бытовой технике, электроинструментах и автомобильной промышленности, двигателях постоянного тока и т. д.
Функции и особенности машины для намотки якоря:
1. Станок для намотки якорей представляет собой универсальный станок для намотки различных видов якорных катушек, а также обеспечивает автоматическую заправку, резку и индексацию проволоки.
2.Намотчик катушек якоря подходит не только для индивидуальной намотки, но и для пакетной намотки якорей.
3. В зависимости от диаметра якоря и длины пакета ротора, направляющее устройство для медной проволоки устанавливается просто и быстро.
4.100 настроек параметров памяти для различных типов арматуры
5. Счетчик можно переключать как для прямой, так и для обратной намотки.
6. Цилиндр автоматически перемещает арматуру.
7.Легкая и быстрая смена приспособлений и форм. Время смены инструмента составляет около 5 минут.
8.После достижения заданного числа оборотов намоточный станок автоматически останавливается.
9. Машину для намотки якоря можно остановить во время цикла намотки с помощью рычажного выключателя.
10. Установка пароля может легко избежать изменения настроек типа.
11.Высокоэффективная технология промышленной автоматизации
12. Тестирование ввода-вывода можно выполнить с сенсорного экрана,
13.Возможна установка различных оборотов намотки в каждом слоте и изменение зацепления.
14. Весь процесс отображается в динамике и имеет функцию звуковой и световой сигнализации.
15.Оператор может управлять несколькими Станками одновременно, что повышает эффективность производства и экономит трудозатраты.
Основная конфигурация машины для намотки якоря:
1. Крышка из алюминиевого сплава
2.Импортное органическое стекло
3. Гораздо более прочная структура.
4. Стабильная, устойчивая к колебаниям система крепления и защиты проводов,
5. Адаптирует 3 комплекта серводвигателей переменного тока для управления намоткой и углом.
6. Пользовательский интерфейс компьютера оснащен сенсорным меню, пользователь может редактировать, изменять, сохранять данные, а также доступно управление паролем.
Технические параметры машины для намотки якоря:
|
Название продукта: |
автоматическая Станок для намотки ротора якоря двигателя |
|
Диапазон диаметров проволоки: |
0,16~1,2 мм |
|
Диаметр якоря: |
20~60 мм |
|
Длина стека: |
10~70 мм |
|
Диаметр вала: |
3~15 мм |
|
Длина вала: |
менее 250 мм |
|
Слот арматуры: |
даже слот |
|
Номер поворота: |
0~9999 |
|
Диаметр коммутатора: |
8~40 мм |
|
Скорость намотки: |
0~2500 об/мин |
|
Мощность двигателя намотки: |
1,5 кВт х 2 |
|
Скорость определения угла: |
0~3000 об/мин |
|
Мощность двигателя определения угла: |
0,75 кВт х 1 |
|
Давление подачи воздуха: |
4~6 кг/см2 |
|
Общая мощность: |
4.0 кВт |
|
Напряжение: |
трехфазный переменный ток 380 В 50/60 Гц |
|
Измерение: |
2000(длина)X 1000(ширина)X 1800(высота)мм |
|
Масса: |
1250 кг |
Производительность машины для намотки якоря:
Например: для 12-слотового, диаметра провода 0,38 мм, 24-стержневого коллекторного якоря. Это займет всего 22 секунды/шт.
Как эксплуатировать машину для намотки якоря

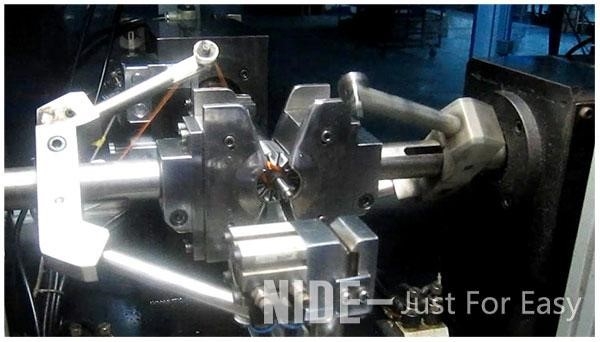

1.Вручную установите якорь в зажимной механизм.
2. Нажмите кнопку пуска, цилиндр автоматически переместит якорь в нужное положение.
3. Станок автоматически начинает наматывать катушку,
4.Выньте вручную готовый к обмотке якорь.
Применение нашего станка
Наши станки в основном применяются для асинхронных двигателей, двигателей BLDC, универсальных двигателей, трехфазных двигателей, однофазных двигателей, двигателей переменного тока, двигателей постоянного тока, таких как двигатели стиральной машины, кондиционера, насоса, охладителя, генератора, вентилятора, потолочного вентилятора, компрессора, электроинструмента, пылесоса, миксера, последовательного двигателя, электромобиля, ступицы колеса, зубной щетки, фена, электробритвы и т. д.
