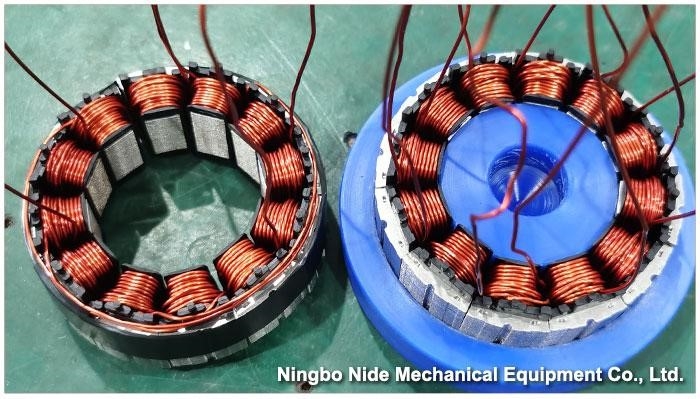

Введение: Станок используется для трехконтактного процесса прямой намотки. Подходит для сегментированной и линейной обмотки статора двигателя BLDC.
Станок BLDC используется для трехштырькового процесса прямой намотки. Используется для многополюсной линейной обмотки статора: оборудование может наматывать 3-пазовые статоры одновременно с каждым движением, что значительно повышает эффективность производства. Подходит для сегментированной и линейной обмотки статора двигателя BLDC.
I. Основные характеристики и показатели оборудования
1. Используется для многополюсной обмотки статора: оборудование может наматывать трехпазовые статоры одновременно при каждом движении, что значительно повышает эффективность производства.
2. Ручная загрузка и автоматический зажим формы, что сокращает ручные усилия.
3. Процесс намотки может реализовывать функции многократного нарезания резьбы (настройки экрана), зажима нити и обрезки нити.
4. Количество слотов и поворотов можно задать через человеко-машинный интерфейс.
5. Различные формы могут быть заменены для соответствия различным спецификациям статора, который будет производиться. Параметры обмотки могут быть использованы для различных статоров, и параметры обмотки могут быть быстро переключены через интерфейс человек-Станок для соответствия требованиям различных статоров.
6. Оборудование имеет функцию выхода тревоги.
7. Показатели безопасности: эта Станок оснащена системой безопасности и защитным выключателем дверцы безопасности. Двойной запуск, защитные ограждения для подбора и размещения материалов.

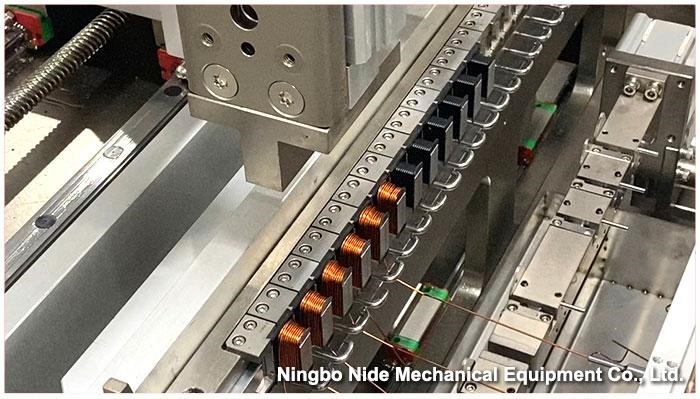

8. Используется для прямой намотки статора, ручной загрузки и выгрузки, автоматического зажима, автоматической намотки, автоматической смены полюсов, автоматического нарезания ответвлений, автоматического подсоединения, пневматической обрезки первого и последнего провода.
9. Оборудование имеет режимы одинарного действия/шаговый/автоматический, которые могут быть преобразованы друг в друга. Подходит для работы с тремя методами намотки (последовательные полюса/полные фазы/полный статор) в насадке.
10. Полная защита листового металла и печатной платы.
II.Технические параметры намоточной машины:
|
Название продукции: |
Станок для намотки трехштырьковой линейной статорной катушки |
|
Макс. диаметр статора: |
До 120 мм |
|
Длина стека: |
До 50 мм |
|
Количество зубов: |
До 36 слотов |
|
Диаметр проволоки: |
До 1,6 мм (для разных диапазонов диаметров проволоки необходимо заменить натяжитель) |
|
Метод намотки: |
подходит для работы с тремя методами намотки (последовательные полюса / полные фазы / полный статор) |
|
Продолжительность производственного цикла: |
МАКС 80сек. |
|
Скорость прохождения намотки: |
≥ 99 %. |
|
Время цикла: |
≤80 сек/шт. (12 полюсов) |
|
Давление воздуха: |
0,4 ～0,7 МПа |
|
Источник питания: |
380В/50Гц трехфазный четырехпроводной |
|
Общая мощность: |
12 кВт |
|
Размеры: |
Длина1850*ширина2350*высота1800мм |
|
Масса: |
Около 950 кг |
