Введение: Станок для сшивания катушек статора подходит для производства асинхронных двигателей, таких как двигатели кондиционеров, двигатели стиральных машин, компрессионные двигатели, двигатели вентиляторов, двигатели генераторов и двигатели насосов.
(1) Применение
Станок для сшивки обмоток статора подходит для двигателей кондиционера, двигателей стиральной машины, компрессионных двигателей, двигателей вентилятора, двигателей генератора и двигателей насоса.
(2)Основная функция и характеристика машины

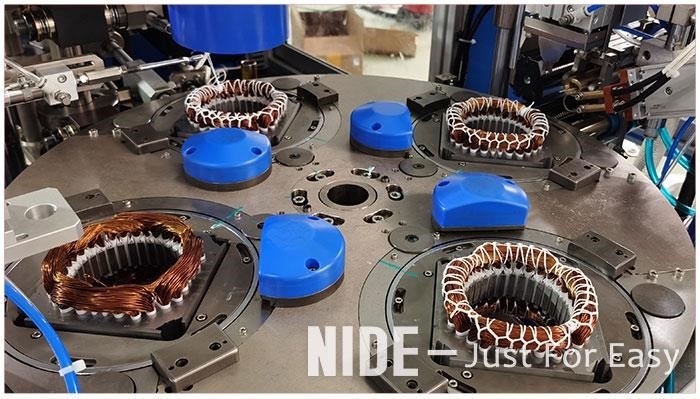

1. Станок для сшивания катушек статора двигателя имеет конструкцию с поворотными пластинами с четырьмя рабочими станциями,
2. Он оснащен устройством прессования статора, устройством автоматической подачи, устройством автоматической подачи проволоки, устройством автоматического завязывания узлов, устройством автоматической резки и т. д.
3. Навесная обмотка использует двойную игольную шнуровку одновременно. Транспозиция иглы, зацепление и индексация статора контролируются сервосистемой с пятью шпинделями.
4. Можно задать различные схемы шнуровки, такие как шнуровка по прорезям, шнуровка с интервалами и фантазийная шнуровка.
5. Благодаря высокой скорости, низкому уровню шума, простоте эксплуатации и легкой смене инструмента этот станок может быть подключен к автоматической линии по производству статоров.
6. Подходит для массового производства и значительно экономит время и трудозатраты.
(3) Технические данные
|
Название продукта |
4-станционная двухсторонняя мотор-статорная шнуровочная машина |
|
Внешний диаметр статора: |
φ40-φ160мм |
|
Идентификатор статора: |
≤100мм |
|
Высота стопки: |
30-160мм |
|
Высота катушки: |
≤65мм |
|
Время подачи: |
≤14с/шт.(24 слота) |
|
Давление воздуха: |
0,4-0,6МПа |
|
Источник питания: |
380В 50/60Гц 6кВт |
|
Масса: |
≈1500 кг |
|
Измерение: |
(Д)2000×(Ш)1100×(В)1900мм |
