Введение: Станок для вставки изоляционной бумаги в статор должен быть аккуртно настроен на работу без повреждений и заусенцев при резке кромки изоляционной бумаги. И статор не должен деформироваться, а пластины статора не должны быть направлены вверх в результате вставки бумаги.
(1) Применение
Станок для фальцевания и вставки изоляционной бумаги в пазы статора подходит для небольших и средних трехфазных двигателей, бензиновых генераторов и т. д.
(2) Технические данные:
Название продукта: Станок для вставки бумаги в изоляционный слой статора CZDL1-90-135C
Длина пакета статора: 25~90 мм
Внешний диаметр статора: макс. 135 мм
Внутренний диаметр статора: 25~85 мм
Высота/ширина сгиба: 2~4 мм/4~7 мм
Толщина изоляционной бумаги: 0,188~0,35 мм
Эффективность:≈0,5с/с
Мощность: 380В/50/60Гц 0,75кВт
Вес машины: ≈200 кг
Габариты машины: (Д)1200*(Ш)650*(В)1000 мм
(3) Основные функции и характеристики:
Весь комплект инструментов можно заменить, и это займет около 30 минут.

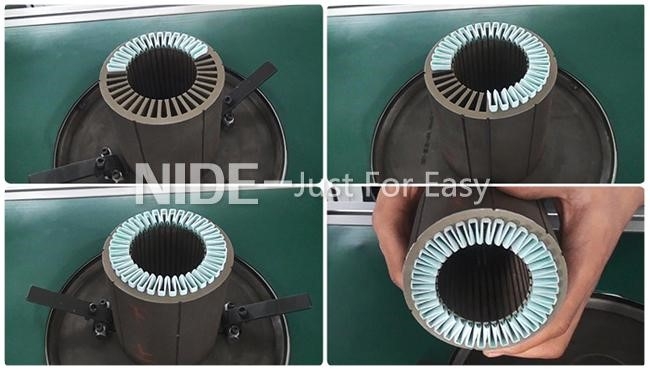

Режущая кромка изоляционной бумаги должна быть аккуратной, без повреждений и заусенцев.
Статор не должен деформироваться, а пластины статора не должны быть направлены вверх из-за вставки бумаги.
При застревании бумаги Станок автоматически остановится.
Благодаря текстовому дисплею Станок может отображать и задавать параметры всех различных моделей.
Производительность ≤1с/слот (без учета времени загрузки/выгрузки)
Ширина бумаги: длина стопки статора + 14 мм, сложенный край: в соответствии с требованиями заказчика.
Оператору необходимо стоять во время работы. Эта Станок использует кнопку системы с одной рукой.
Первичный показатель квалификации ≥99%, после доработки показатель ≥99,9%

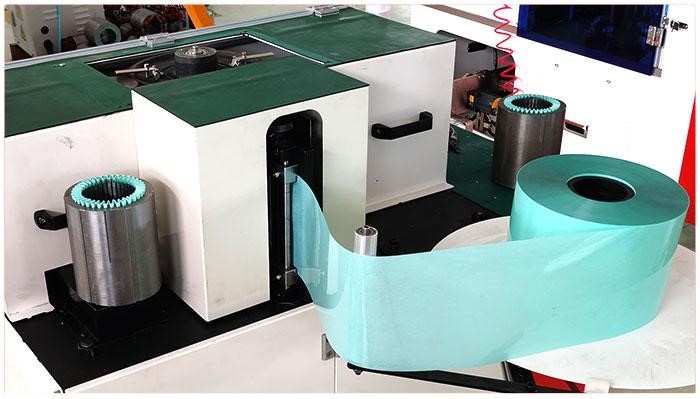

Станок для вставки статорной бумаги подходит для рулонного изоляционного материала из полиэфирной пленки.
толщиной 0,25 мм и фиксированной шириной (ширина определяется заказчиком)
О производстве статоров двигателей
Линия сборки производства статоров двигателей, включающая бумаговставочный станок, намоточный станок, вставочный станок для катушек, шнуровочный станок, формовочный станок и испытательную станок. NIDE может поставлять и производить около , и весь процесс будет выполняться машиной автоматически. Оператору нужно только загружать и выгружать.
