Введение: Станок для вставки щелевой бумаги и клиньев специально разработан для вставки щелевой изоляционной бумаги и клиньев в статоры среднего и малого размера, подходит для двигателей стиральных машин, двигателей вентиляторов, двигателей компрессоров, погружных двигателей и двигателей водяных насосов.
1. Введение

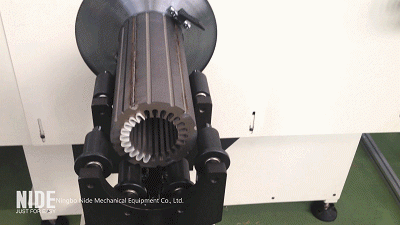

Станок для вставки бумаги специально разработан для вставки щелевых ячеек или клиновидной бумаги в статоры среднего и малого размера, особенно подходит для статоров погружных и водяных насосов. Все процедуры выполняются автоматически, за исключением установки и снятия статора. Полное время вставки для 24 слотов может быть сокращено до 20 секунд/статор. Стоимость производства будет значительно снижена за счет затрат на рабочую силу и уменьшения потерь материала.
2. Основные характеристики
1) Специальная конструкция для статоров с различным количеством и размером пазов,
2) Процесс установки изоляционной бумаги статора можно выполнить за один раз.
3) Индексацию можно настроить с помощью серводвигателей или шаговых двигателей.

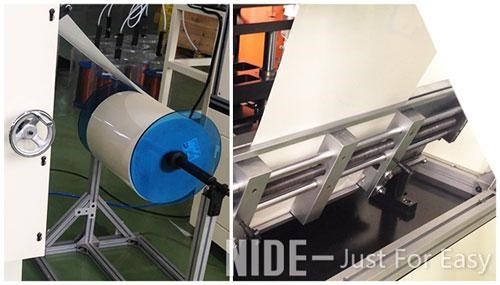

4) Установка и снятие статора осуществляется вручную, подача бумаги, резка и вставка выполняются серводвигателями;
5) Межличностный интерфейс может устанавливать определенные параметры;
6) Формовочная форма автоматически регулируется под различные размеры;
7) Простая регулировка при изменении высоты статора или ширины изоляционной бумаги.
8) Изменяйте оснастку, чтобы обеспечить различную форму пазов статора.
9) Высокая скорость вставки (максимальная скорость около 0,6 с/слот), экономия труда, снижение затрат и стабильное качество продукции.
10) Простота эксплуатации, низкий уровень шума и высокая степень автоматизации.
3. Применение станки для вставки бумаги в прорези:
Станок для вставки пазовой бумаги и изоляционных клиньев используется для статоров электродвигателей среднего и малого размера, таких как двигатели стиральных машин, двигатели вентиляторов, двигатели компрессоров, погружные двигатели и двигатели водяных насосов.
4. Технические данные
|
Название продукта: |
Малые и средние погружные и водяные насосы, статорные станки для бумаги и вкладыши |
|
Толщина стопки: |
50мм-250мм |
|
Идентификатор статора: |
Φ 50мм- Φ 120мм |
|
Высота загнутого края: |
2мм-5мм |
|
Толщина изоляционной бумаги: |
0,25-0,35 мм |
|
Длина кормления: |
15мм-50мм |
|
Время схватывания: |
0,6-2 с/слот |
|
Вход/Напряжение: |
380В 50/60Гц |
|
Напряжение: |
0,75 кВт |
|
Производительность станки: |
около 1200 шт/8 часов |
|
Масса: |
≈ 500 кг |
|
Измерение: |
1100мм × 900мм × 1500мм |
О производстве статоров двигателей
Линия сборки производства статоров двигателей, включающая бумаговставочный станок, намоточный станок, вставочный станок для катушек, шнуровочный станок, формовочный станок и испытательную станок. NIDE может поставлять и производить около , и весь процесс будет выполняться машиной автоматически. Оператору нужно только загружать и выгружать.
О NIDE
Компания Nide занимается поставкой различных видов оборудования для производства двигателей , включая стационарные станки, полностью автоматизированные комплексные линии для производства якорей и статоров, а также линии сборки двигателей. Мы можем поставлять полный спектр компонентов двигателей , таких как коммутаторы, шарикоподшипники, угольные щетки, изоляционная бумага, валы, магниты, вентиляторы, крышки двигателей и т. д . Мы также предоставляем техническую поддержку и консультации , поддержку проектов и услуги «под ключ» для некоторых видов производства двигателей.
Применение
Наши станки в основном применяются для асинхронных двигателей, двигателей BLDC, универсальных двигателей, трехфазных двигателей, однофазных двигателей, двигателей переменного тока, двигателей постоянного тока, таких как двигатели стиральной машины, кондиционера, насоса, охладителя, генератора, вентилятора, потолочного вентилятора, компрессора, электроинструмента, пылесоса, миксера, последовательного двигателя, электромобиля, ступицы колеса, зубной щетки, фена, электробритвы и т. д.
