Введение: Станок для сшивания катушек статора подходит для двигателей стиральных машин, двигателей кондиционеров, компрессионных двигателей, двигателей вентиляторов, двигателей генераторов и двигателей насосов. Она спроектирована с четырьмя рабочими станциями и конвейером, особенно подходит для массового производства и значительно экономит время и трудозатраты.
Спецификация
(1)Основные функции

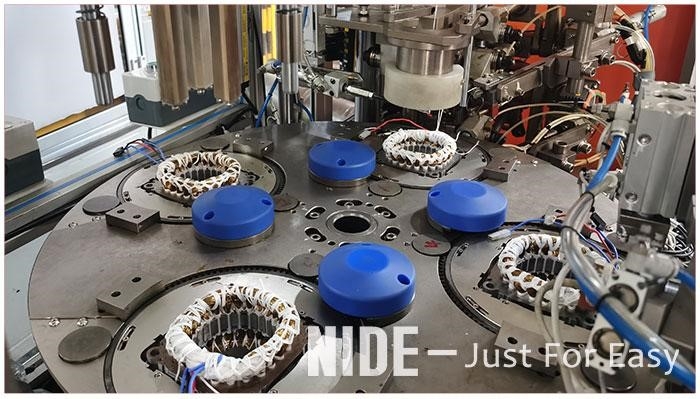

1. Станок для сшивания катушек статора двигателя имеет конструкцию с поворотными пластинами с четырьмя рабочими станциями,
2. Он оснащен устройством прессования статора, устройством автоматической подачи, устройством автоматической подачи проволоки, устройством автоматической завязывания узлов, устройством автоматической резки и т. д.

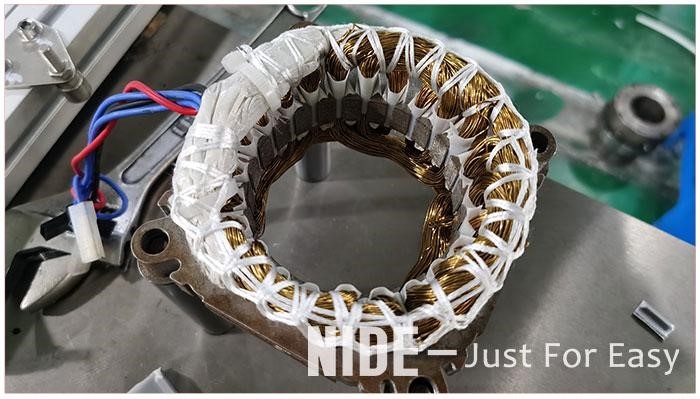

3. Навесная обмотка использует двойную игольную сшивку одновременно. Транспозиция иглы, зацепление и индексация статора контролируются сервосистемой с пятью шпинделями.
4. Можно задать различные схемы шнуровки, такие как шнуровка по прорезям, шнуровка с интервалами и фантазийная шнуровка.
5. Благодаря высокой скорости, низкому уровню шума, простоте эксплуатации и легкой смене инструмента этот станок может быть подключен к автоматической линии по производству статоров.
6. Подходит для массового производства и значительно экономит время и трудозатраты.
7. Автоматический станок для сшивки головок обмоток электродвигателей (статоров);
8. Двойная боковая шнуровка;
9. Полностью управляется ПЛК;
10. Автоматическая обрезка нити и вакуумирование;
(2) Технические данные
Внешний диаметр статора: φ40-φ160 мм
Внутренний диаметр статора: ≤100 мм
Высота стопки: 30-160 мм
Высота катушки: ≤65 мм
Время подачи: ≤14 с/пк (24 слота)
Давление воздуха: 0,4-0,6 МПа
Электропитание: 380 В 50/60 Гц 6 кВт
(3) Применение
Станок для сшивания катушек статора подходит для двигателей стиральных машин, двигателей кондиционеров, компрессионных двигателей, двигателей вентиляторов, двигателей генераторов и двигателей насосов.
