Станок для сшивания катушек статора двигателя промышленного насоса BXIW1-300-320A


Станок для сшивания обмоток статора подходит для сшивания обмоток на обоих концах статора двигателя. Он особенно подходит для производства различных больших и средних двигателей водяных насосов и промышленных двигателей.

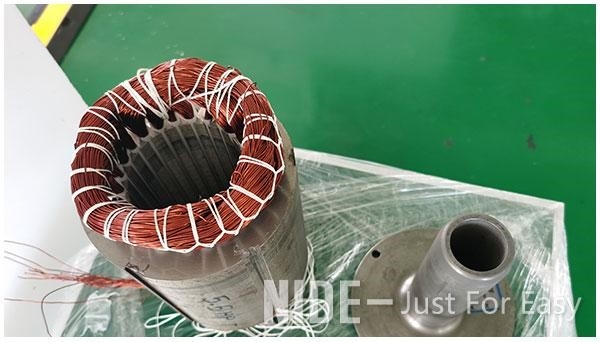

После завершения обмотки статора он выполняет функцию фиксации катушек, чтобы они не выпадали из пазов статора.
Порт обвязки использует ромбовидную обвязку, которая отличается высокой эффективностью, удобством эксплуатации, высоким качеством обвязки и удобной заменой пресс-формы.

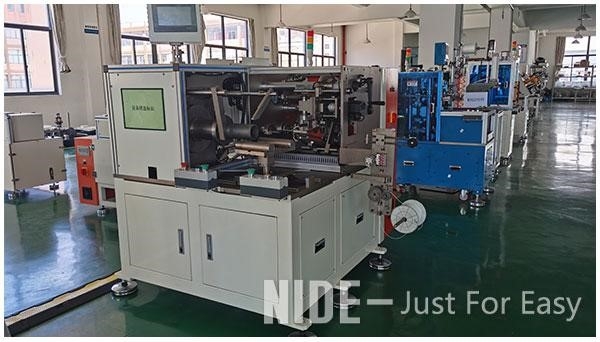

Станок для сшивания катушек статора имеет горизонтальную конструкцию, включающую раму, механизм подачи проволоки, установленный над рамой, рабочий стол статора, установленный под механизмом подачи проволоки, и приводной вал, установленный на раме.
Число приводных валов равно двум, и они соответственно установлены с верхними и нижними крючками, стол статора вращательно соединен с поворотным столом статора, поворотный стол статора снабжен позиционирующим блоком, позиционирующий блок снабжен определенным отверстием через него, а внутренняя часть определенного отверстия скользяще соединена с ограничительным блоком.
При использовании контролируйте, чтобы соединительный провод проходил через ограничительное отверстие, а затем контролируйте перемещение ограничительного блока до тех пор, пока ограничительный блок не упрется в соединительный провод и не вдавит соединительный провод внутрь ограничительного отверстия, так что при связывании статора провод будет подключен. Нелегко наматывать обвязочную проволоку, чтобы гарантировать, что обвязочная проволока может связать катушку статора относительно стабильно, и катушка не будет легко выпадать из паза статора во время использования катушки статора, что увеличивает срок службы и эффективность использования двигателя.
Станок для обвязки катушек статора использует программируемый логический контроллер (ПЛК) для управления механической системой трансмиссии, сервосистемой переменного тока, системой регулирования скорости преобразования частоты, пневматической системой и т. д. для автоматического выполнения функций сброса исходного положения, индексации поворотного стола, высокоскоростной обвязки статора, индексации, обрезки крючка. Он использует сенсорный интерфейс человек-Станок с такими функциями, как отображение состояния, сигнализация о неисправностях и различные настройки параметров.

Технические параметры
