Введение: Станок для обмотки катушек статора двигателя подходит для двигателей вытяжных вентиляторов, двигателей компрессоров, двигателей кондиционеров, двигателей генераторов, двигателей стиральных машин, двигателей вентиляторов, двигателей насосов и других миниатюрных асинхронных двигателей.
Спецификация

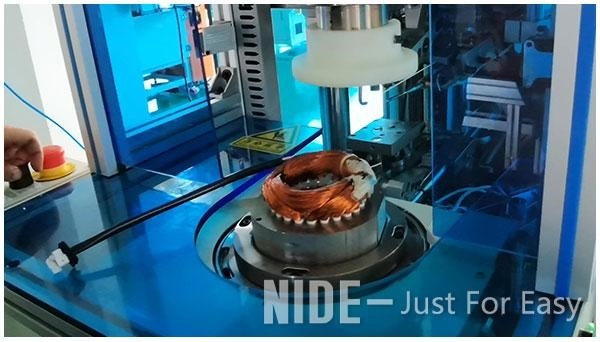

Станок для обмотки статора двигателя автоматического вытяжного вентилятора

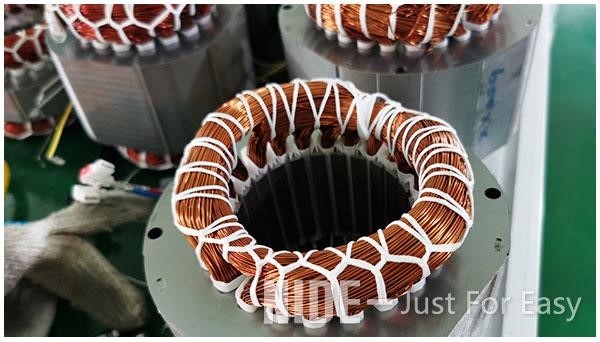

Станок для обвязки статорной проволоки используется для формирования и фиксации катушки статора, предотвращения обнажения медной проволоки внутри и снаружи, предотвращения выхода свинцовой проволоки за пределы размера катушки и фиксации свинцовой проволоки. Она оснащена двумя иглами, поэтому она может выполнять обвязку верхней и нижней катушки одновременно, что экономит время и повышает эффективность работы.
(1) Применение
Этот станок для вязки обмотки статора двигателя подходит для двигателей вытяжных вентиляторов, двигателей компрессоров, двигателей кондиционеров, двигателей генераторов, двигателей стиральных машин, двигателей вентиляторов, двигателей насосов и других миниатюрных асинхронных двигателей.
(2) Технические данные
|
Название продукта: |
Станок для обмотки статора двигателя вытяжного вентилятора |
|
Идентификатор статора: |
50~120 мм |
|
Внешний диаметр статора: |
Макс. 160 мм |
|
Длина стека: |
35~165 мм |
|
Высота свеса: |
Макс. 60мм |
|
Режим шнуровки: |
прорезь за прорезью/интервальная прорезь/причудливая шнуровка |
|
Скорость шнуровки: |
0,5с/с |
|
Мощность: |
380В/50/60Гц 3,5кВт |
|
Вес машины: |
около 650 кг |
|
Габариты машины: |
Д1500*Ш700*В1650мм |
(3) Основные функции
В этом станке используется система сервопривода, система ЧПУ и программа HIM.
Главный шпиндель оснащен системой сервоуправления. Скорость вращения можно регулировать.
Две иглы, приводимые в действие сервосистемой, одновременно провязывают верхнюю и нижнюю катушку.
Индексация управляется сервосистемой. Можно установить различные режимы шнуровки, такие как щелевая шнуровка, интервальная шнуровка и фантазийная шнуровка.
Натяжение шнуровки можно регулировать,
Смена инструмента быстрая и удобная. Диапазон длины пакета статора составляет 50-130 мм.
Станок может автоматически подавать и обрезать нить. Нет необходимости завязывать узел.
Производственная мощность ≤1с/слот.
Первичный показатель квалификации ≥98,5%, после доработки показатель ≥99,5%
Не должно быть обрывов медных проводов и повреждений эмали проводов.
Эта Станок оснащена защитной решеткой. Оператору необходимо стоять во время работы.
Для обеспечения безопасности Станок оснащена кнопкой запуска двумя руками одновременно.
