Введение: Оборудование для обмотки статора подходит для асинхронных двигателей и трехфазных двигателей, двигателей вентиляторов, компрессионных двигателей, двигателей кондиционеров, двигателей стиральных машин, двигателей генераторов и двигателей насосов.
Спецификация

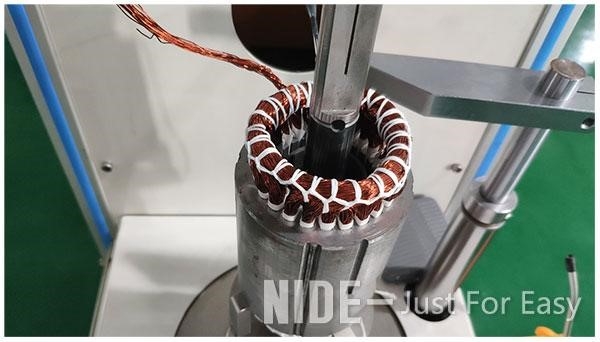

Станок для сшивания катушек статора используется для сшивания и связывания катушек статора при производстве электродвигателей вентиляторов. Работа начинается после намотки и формовки катушек статора. Станок прост в эксплуатации, загружайте статор вертикально в рабочую станцию, после того, как верхняя сторона будет сшита, поверните статор, затем поместите его в рабочую станцию для сшивания другой стороны.
(1) Основные функции
Механическое оборудование для шнуровки статора может автоматически подавать и обрезать нить. Нет необходимости завязывать узел.
Станок оснащена защитной решеткой. Оператору необходимо стоять во время работы.
Для обеспечения безопасности Станок оснащен кнопкой запуска двумя руками одновременно.
Этот тип оборудования для механического шнурования статора прост в эксплуатации, статор должен быть загружен вертикально. После шнурования верхней стороны поверните статор, затем поместите его на рабочую станцию для выполнения шнурования другой стороны.
Смена инструмента быстрая и удобная. Диапазон длины пакета статора составляет 10-100 мм.
В этом станке используется система сервопривода, система ЧПУ и программа HIM.
Натяжение шнуровки можно регулировать,
Производственная мощность для 24 слотов ≤30 шт./шт.
Индексация управляется сервосистемой. Можно установить различные режимы шнуровки, такие как щелевая шнуровка, интервальная шнуровка, фантазийная шнуровка.
Главный шпиндель оснащен системой сервоуправления. Скорость вращения можно регулировать.

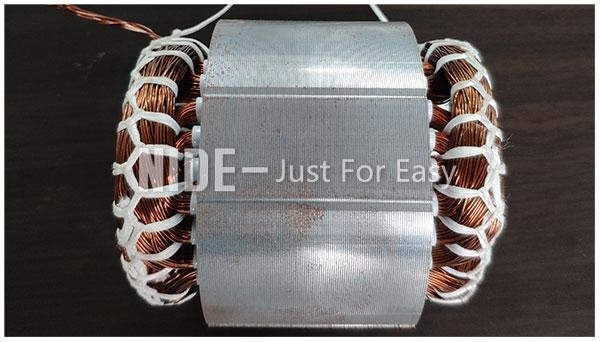

После сшивания не происходит обрыва медной проволоки или разрушения эмали провода.
Первичный показатель квалификации ≥99,5%, после доработки показатель ≥99,9%
(2) Применение
Механическое оборудование для обмотки статора подходит для асинхронных двигателей и трехфазных двигателей, двигателей вентиляторов, компрессионных двигателей, двигателей кондиционеров, двигателей стиральных машин, двигателей генераторов и двигателей насосов.
(3) Технические данные:
|
Название продукта: |
Станок для обмотки статора двигателя вентилятора |
|
Толщина пластин статора: |
10мм-100мм |
|
Минимальный идентификатор статора: |
Φ 35~120 мм |
|
Максимальный наружный диаметр статора: |
Φ 160мм |
|
Высота свеса: |
≤40мм |
|
Давление воздуха: |
0,5-0,8МПа |
|
Вход: |
220В/ 50/60Гц, |
|
Власть : |
2кВт |
|
Режим шнуровки: |
прорезь за прорезью/интервальная прорезь/причудливая шнуровка |
|
Скорость шнуровки: |
24слота ≤30с/шт |
|
Измерение: |
1000мм × 600мм × 1150 мм |
|
Масса: |
900кг |
