Введение: Станок для сшивания обмоток подходит для статоров средних и больших двигателей с большим вылетом обмотки.
(1) Введение и особенности

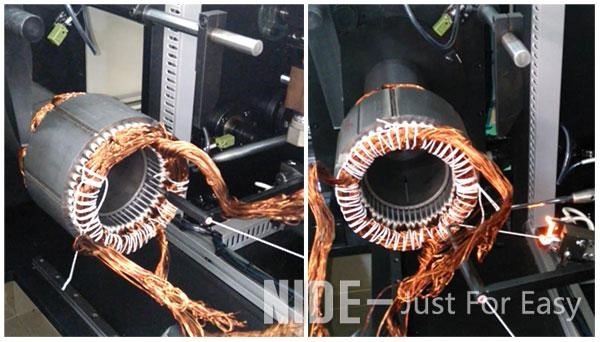

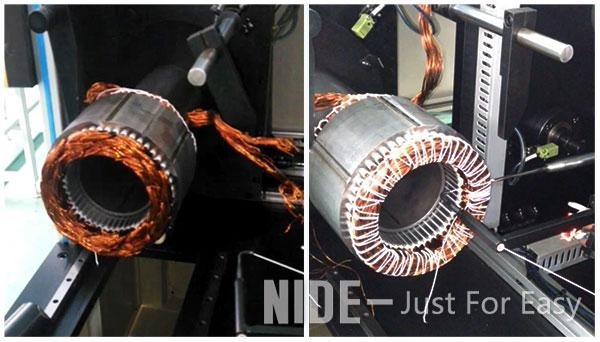

Станок для обмотки катушек может автоматически связывать концы катушек статоров двигателей.
Это может сократить трудозатраты на обработку концов проводов и повысить эффективность производства.
Система сервоиндексации,
Управление ПЛК;
человеко-машинный интерфейс;
Горизонтальная структура;
Оснастка подвижна и удобна для быстрой загрузки и выгрузки статора.
Программируются различные методы шнуровки, такие как шнуровка по прорезям, интервальная шнуровка и декоративная шнуровка.
Нитка шнура не порвана, эмаль провода не повреждена.
Работа на подставке, одна кнопка «старт»;
(2) Применение
Станок для сшивания обмоток подходит для статоров двигателей среднего и большого размера с большим вылетом обмотки.
(3) Технические параметры
|
Название продукта: |
Станок для обмотки статора большого электродвигателя |
|
Внешний диаметр статора: |
200－320 мм； |
|
Идентификатор статора: |
90-250 мм; |
|
Длина пакета статора: |
125－300мм； |
|
Высота свеса: |
20-65мм |
|
Слот №: |
8-48 слотов (можно установить слот для шнуровки за слотом или интервальный слот)； |
|
Метод шнуровки: |
Односторонняя шнуровка. |
|
Эффективность: |
5 сек/слот； |
|
Коэффициент квалификации после шнуровки |
≥99,5%； |
|
Напряжение: |
220В 50/60Гц |
|
Власть: |
4.5КВт |
|
Масса: |
800КГ |
|
Измерение: |
1500*1200*1500мм |
