Введение: Этот тип автоматической машины для сшивания статоров разработан с четырьмя рабочими станциями и конвейером. Станок подходит для массового производства и значительно экономит время и трудозатраты.
Спецификация
Этот тип автоматической машины для сшивания статора разработан с четырьмя рабочими станциями и конвейером. Станок подходит для массового производства и значительно экономит время и трудозатраты.
(1) Основные функции

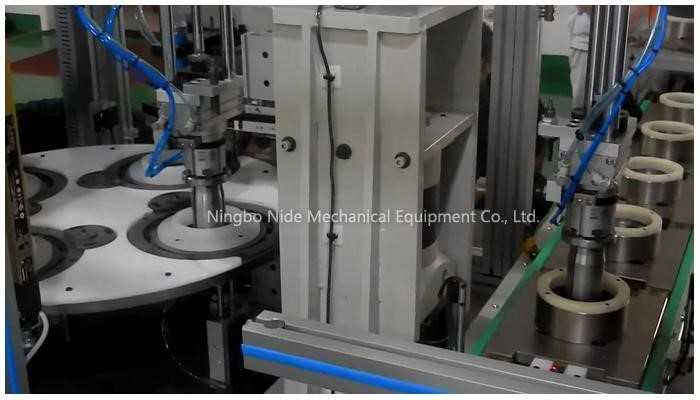

Станок использует конструкцию поворотных пластин с четырьмя рабочими станциями, оснащенными устройством прессования статора, устройством автоматической подачи, устройством автоматической подачи проволоки, устройством автоматического завязывания узлов, устройством автоматической резки и т. д. Намотка свеса использует одновременное плетение двумя иглами. Транспозиция иглы, зацепление и индексация статора контролируются сервосистемой с пятью шпинделями.
Можно задать различные схемы шнуровки, такие как шнуровка по прорезям, шнуровка с интервалами и причудливая шнуровка. Благодаря высокой скорости, низкому уровню шума, простоте эксплуатации и легкой смене инструментов эта Станок может быть подключена к автоматической линии по производству статоров.
(2) Технические данные
Внешний диаметр статора: φ40-φ160 мм
Внутренний диаметр статора: ≤100 мм
Высота стопки: 30-160 мм
Высота катушки: ≤65 мм
Время подачи: ≤14 с/пк (24 слота)
Давление воздуха: 0,4-0,6 МПа
Электропитание: 380 В 50/60 Гц 6 кВт
Вес: ≈1500 кг
Размеры: (Д)2000×(Ш)1100×(В)1900 мм
(3) Применение
Подходит для двигателей кондиционеров, стиральных машин, компрессоров, вентиляторов, генераторов и насосов.
О производстве статоров двигателей
Линия сборки производства статоров двигателей, включающая бумаговставочный станок, намоточный станок, вставочный станок для катушек, шнуровочный станок, формовочный станок и испытательный станок. NIDE может поставлять и производить около , и весь процесс будет выполняться машиной автоматически. Оператору нужно только загружать и выгружать.
О NIDE
Компания Nide занимается поставкой различных видов оборудования для производства двигателей , включая стационарные машины, полностью автоматизированные комплексные линии для производства якорей и статоров, а также линии сборки двигателей. Мы можем поставлять полный спектр компонентов двигателей , таких как коммутаторы, шарикоподшипники, угольные щетки, изоляционная бумага, валы, магниты, вентиляторы, крышки двигателей и т. д . Мы также предоставляем техническую поддержку и консультации , поддержку проектов и услуги «под ключ» для некоторых видов производства двигателей.
Применение
Наши станки в основном применяются для асинхронных двигателей, двигателей BLDC, универсальных двигателей, трехфазных двигателей, однофазных двигателей, двигателей переменного тока, двигателей постоянного тока, таких как двигатели стиральной машины, кондиционера, насоса, охладителя, генератора, вентилятора, потолочного вентилятора, компрессора, электроинструмента, пылесоса, миксера, последовательного двигателя, электромобиля, ступицы колеса, зубной щетки, фена, электробритвы и т. д.
